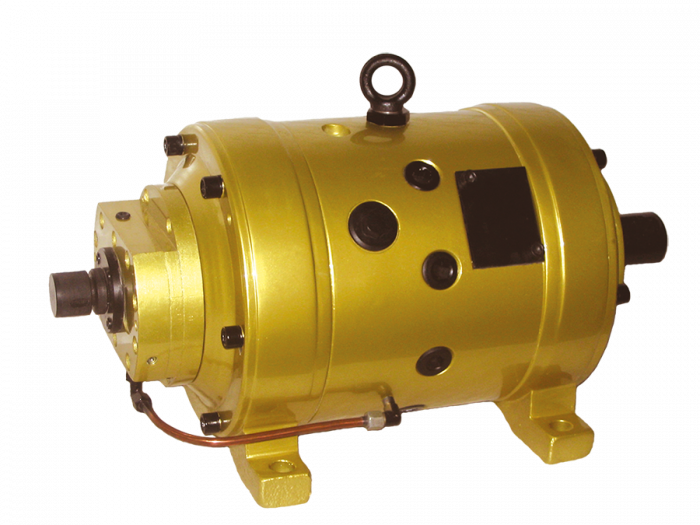

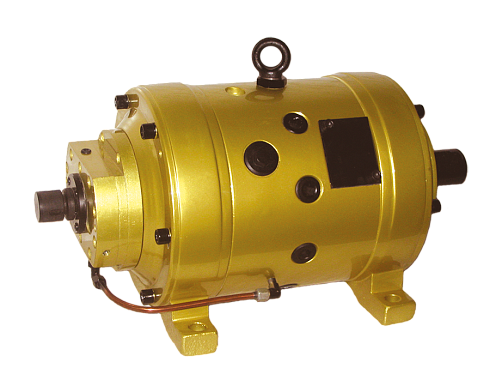

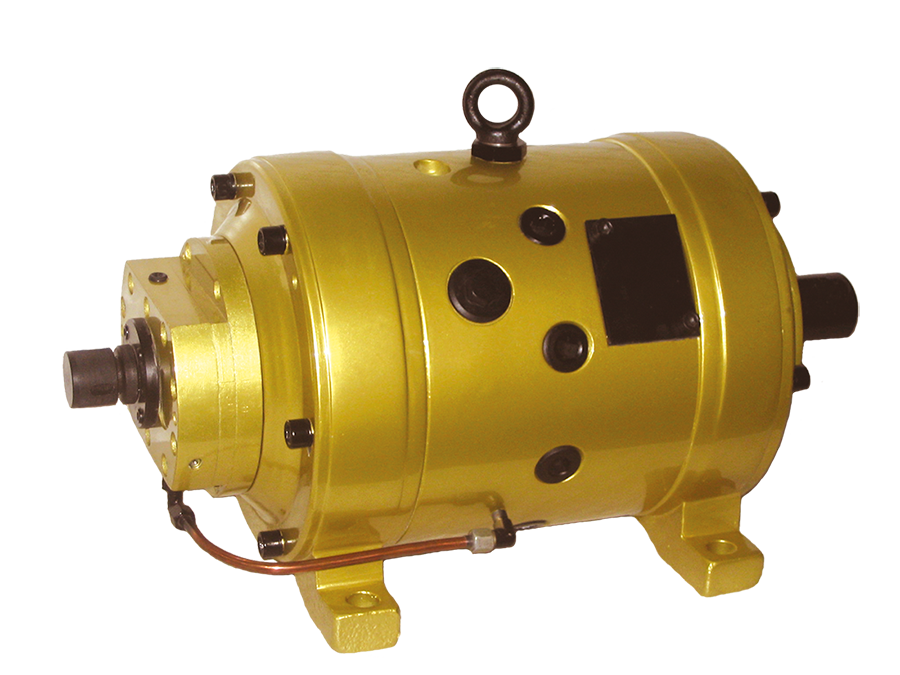

Регулируемый аксиально-поршневой насос НА…74М 224/32Ш
Насосы аксиально-поршневые регулируемые серии НА…74М 224/32Ш предназначены для общемашиностроительного применения в гидроприводах, где требуется регулируемая подача с постоянным направлением потока рабочей жидкости.
Насос предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.
Насосы изготавливаются правого или левого вращения (индекс Л), с креплением на лапах или фланцевым (индекс Ф).
Типы регуляторов устанавливаемых на насос НА…74М 224/32Ш:
| Тип регулятора (индекс регулятора) | Назначение регулятора |
| Ручной (Р) | Обеспечивает работу на любой подаче в диапазоне от номинальной до нулевой. Установка подачи – ручная. |
| Электромагнитный (М) | Обеспечивает работу на любой подаче в диапазоне от номинальной до нулевой. Установка подачи – включением электромагнита, последовательность включения каждой из 4 фиксированных подач, произвольная. |
| Следящий (С) | Обеспечивает работу на любой подаче в диапазоне от номинальной до нулевой. Установка подачи осуществляется задающим устройством (кулачком, копиром и т.п.) |
| Регулятор мощности (Д) | Обеспечивает работу в режиме постоянной мощности. Установка подачи – автоматическая, в зависимости от рабочего давления. |
Рекомендуемые марки масел: ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01, ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008.
Технические характеристики
| Наименование параметра | Величина |
| насос | |
| Рабочий объем, см3 |
|
| аксиально-поршневого насоса | 224 |
| шестеренного насоса | 28 |
| Частота вращения ,с-1 (об/мин) |
|
| номинальная | 16,6(996) |
| максимальная | 25(1500) |
| минимальная | 8,3(498) |
| Подача аксиально-поршневого насоса, л/мин |
|
| номинальная | 200 |
| Давление на выходе, МПа |
|
| номинальное |
|
| - аксиально-поршневого | 32 |
| - шестеренного | 2,5 |
| максимальное |
|
| - аксиально-поршневого | 40 |
| - шестеренного | 3 |
| Давление на входе, МПа |
|
| максимальное | +0,05 |
| минимальное | -0,02 |
| Коэффициент подачи аксиально-поршневого насоса, не менее, % | 0,94 |
| КПД насоса, % | 89 |
| Масса насоса, кг, не более |
|
| НАР и НАС | 342 |
| НАМ | 356 |
| НАД | 353 |
| Номинальная мощность, кВт | 118,5 |
Документация (PDF)
НА_74М 224_32Ш
513.7 Кб
