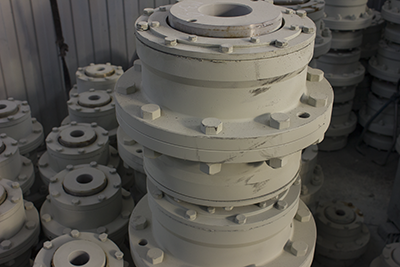

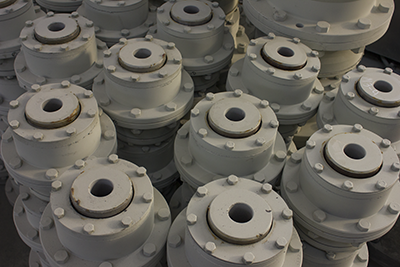

МУФТЫ ЗУБЧАТЫЕ МЗ
АО «ШЗГ» специализируется на изготовлении муфт по российским ГОСТ и ТУ. Муфты зубчатые общемашиностроительного применения для соединения соосных валов и передачи крутящего момента от 1000 до 90000 Н·м при угловых, радиальных и осевых смещений валов. Компенсация смещений и перекосов валов достигается относительным перекосом втулок и обойм за счет боковых зазоров между зубьями и выполнения поверхности выступов зубьев втулок сферической. Перекос оси каждой втулки относительно оси обоймы - не более 30’.

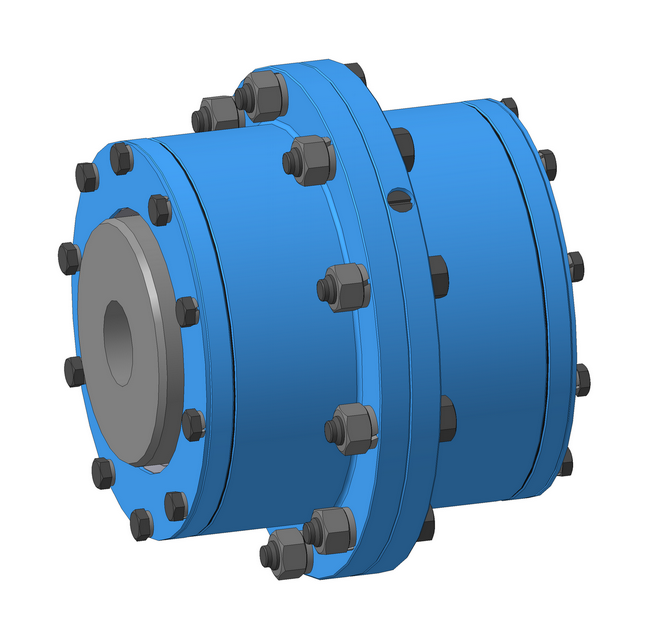

Зубчатая муфта состоит из двух обойм с внутренними зубьями эвольвентного профиля, которые зацепляются с зубьями втулок, насаживаемых на концы валов. Обоймы соединены между собой болтами, поставленными в отверстия без зазора. Втулки и обоймы изготавливают из стали 40 или стали 45.
Для повышения износостойкости зубья подвергают термообработке, а муфту заливают маслом большой вязкости.

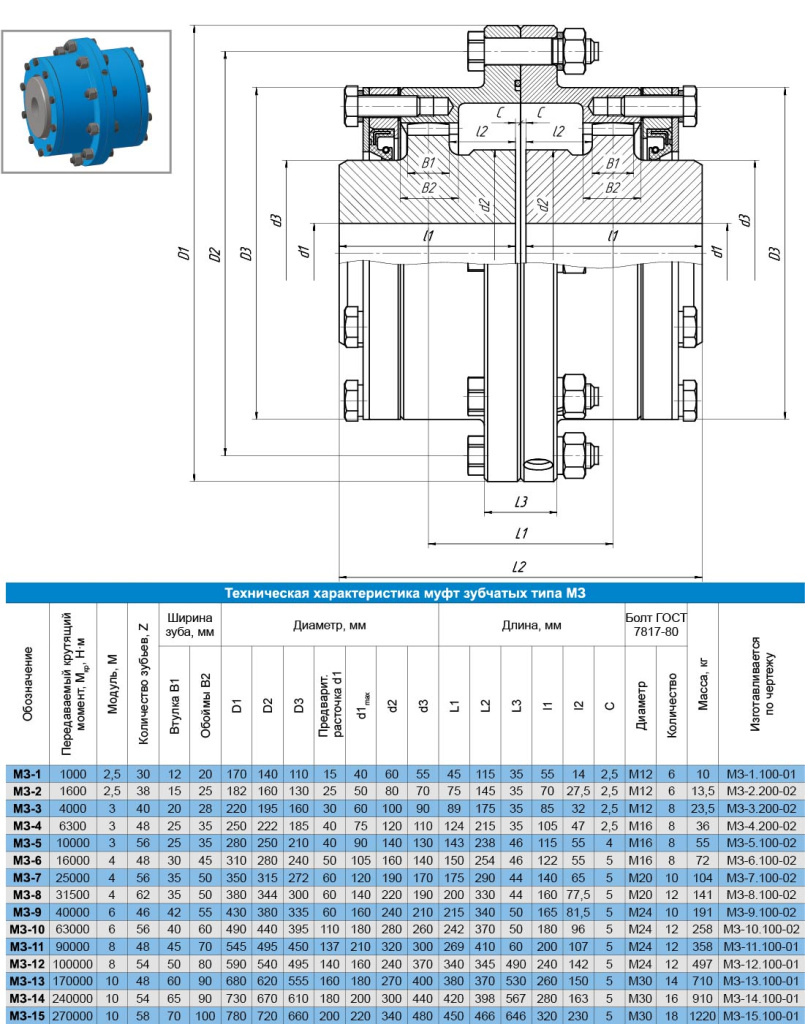

Технические характеристики Муфт зубчатых МЗ
| Обозначение по СТП22-041-217-2000 | Мкр Номинальный Нхм по ГОСТ 5006-55 | Масса, кг | Изготавливается по чертежу | Обозначение по ГОСТ 5006-94 |
| МЗ-1 | 710 | 9,5 | МЗ-1-100 | 1000-1-У2 |
| МЗ-2 | 1400 | 13 | МЗ-2-200 | 1600-1-У2 |
| МЗ-3 | 3150 | 22 | МЗ-3-200 | 4000-1-У2 |
| МЗ-4 | 5600 | 35 | МЗ-4-200 | 6300-1-У2 |
| МЗ-5 | 8000 | 56 | МЗ-5-100 | 10000-1-У2 |
| МЗ-6 | 11800 | 80 | МЗ-6-100 | 16000-1-У2 |
| МЗ-7 | 19000 | 104 | МЗ-7-100 | 25000-1-У2 |
| МЗ-8 | 23600 | 140 | МЗ-8-100 | 32000-1-У2 |
| МЗ-9 | 30000 | 170 | МЗ-9-100 | 40000-1-У2 |
| МЗ-10 | 50000 | 252 | МЗ-10-100 | 63000-1-У2 |
| МЗ-11 | 71000 | 354 | МЗ-11-100 | |
| МЗ-12 | 100000 | 497 | МЗ-12-100 | |
| МЗ-13 | 170000 | 710 | МЗ-13-100 | |
| МЗ-14 | 240000 | 910 | МЗ-14-100 | |
| МЗ-15 | 270000 | 1220 | МЗ-15-100 |
Наши преимущества:
- Собственное современное производство.
- Использование высокоточных станков с ЧПУ.
- Квалифицированные специалисты.
- Контроль и гарантия качества.
- Доставка по РФ и СНГ.
