Конусные дробилки
|
|
|
|
|
|
ЗАПАСНЫЕ ЧАСТИ ДЛЯ КОНУСНЫХ ДРОБИЛОК
(конус подвижный, конус неподвижный, броня конуса, футеровка конуса, футеровочные кольца, бронекольца)

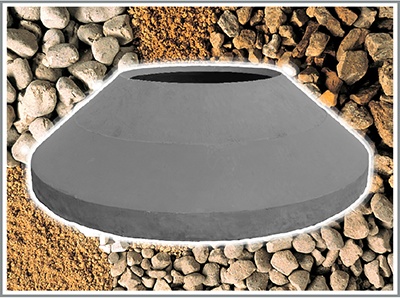

Конусная дробилка – механизм непрерывного действия — для ее работы характерно отсутствие холостого хода: подача руды в дробилку и последующая разгрузка происходят постоянно. Конусы дробилки — основные рабочие части, благодаря которым происходит измельчение. Конус неподвижный – представляет собой чашу, в которую попадает материал для дробления. Процесс измельчения происходит благодаря работе подвижного конуса, который совершает гирационное движение внутри неподвижного конуса. Футеровка конуса — это укрепление рабочих поверхностей конусов с помощью футеровочных колец и конусов. Стойкие к износу стали наших футеровок с содержанием марганца от 15% до 20% — одна из причин нашего успеха на рынке запасных частей. Запасные части такой прочности позволяют значительно повысить продуктивность дробильно-сортировочных комплексов, благодаря снижению количества ремонтных работ.
|
Наименование |
Масса, кг |
| КСД, КМД – 600 (СМ-561А) СМД – 119, ДРО – 592 |
|
| Конус дробящий подвижный СМ 297-4-0-1 | 85 |
| Конус дробящий неподвижный СМ 561-А.297-2-1-2 | 110 |
| КСД, КМД – 900 (СМД-120А) |
|
| Конус дробящий подвижный 4844203002 (КСД, КМД) | 280 |
| Конус дробящий неподвижный 1051002003 КМД | 340 |
| Конус дробящий неподвижный 4844202004 КСД | 430 |
| КМД, КСД – 1200 Т, Гр |
|
| Броня неподвижная ч.1-74885 ( ч.1-79169 ) КМД-Т | 795 |
| Броня конуса подвижная ч.1-74886 ( ч.2-74275-01СБ ) | 715 |
| Броня подвижная ч.2-74254-01СБ КСД-Т, Гр | 655 |
| Броня неподвижная ч.1-79168-01 КМД-Гр | 745 |
| Броня неподвижная ч.1-79167-01 КСД-Т | 710 |
| Броня неподвижная ч.1-80524 КСД-Гр | 760 |
| КМД – 1750 Т, Гр |
|
| Броня неподвижная ч.1278.07.301 КМД-Гр | 1660 |
| Броня подвижная ч. 1277.05.311 КМД-Т, Гр | 1610 |
| Броня неподвижная ч. 1277.07.316 КМД-Т | 1450 |
| Подпятник сферический ч.1277.04.601 | 350 |
| Втулка коническая ч.1277.03.301 | 400 |
| Воронка 1277.07.301 | 840 |
| Тарелка (втулка) ч.1277.05.310 | 300 |
| Плита распределительная ч.1277.05.304СБ | 370 |
| Втулка нажимная ч.1277.05.313 | 150 |
| КСД – 1750 Т, Гр |
|
| Броня подвижная ч. 1280.05.206 КСД-Т, Гр | 1640 |
| Броня неподвижная ч.1280.07.309 КСД-Гр | 1600 |
| Броня неподвижная ч.1279.07.301 КСД-Т | 2000 |
| Тарелка (втулка) ч.1280.05.205 | 140 |
| Плита распределительная ч.1280.05.204СБ | 240 |
| Подпятник сферический ч.1277.04.301 | 320 |
| Втулка коническая ч.1277.03.301 | 400 |
| КМД – 2200-Т |
|
| Броня конуса неподвижная ч. 1275.07.415 | 2 600 |
| Броня конуса подвижная ч. 1275.05.317 | 2 950 |
| Броня конуса неподвижная ч. 1275.07.429 |
3 255 |
|
Броня конуса неподвижная ч. 1270.07.302 |
3 255 |
|
Броня конуса подвижная ч. 1270.05.301 |
3 050 |
|
Броня ребра ч.1275.01.314 |
150 |
|
Броня ребра ч.1275.01.315 |
150 |
|
Патрубок загрузочный ч.1275.05.318 |
217 |
|
Тарелка ч. 1275.05.402 |
741 |
| Тарелка ч. 1275.05.311 | 850 |
| Плита распределительная ч.1275.05.420 | 850 |
|
Плита распределительная ч.1275.05.404 |
765 |
| Плита распределительная ч.1275.05.312 | 695 |
|
Плита распределительная ч.1275.55.402 |
620 |
| Плита распределительная ч.1275.05.418 | 900 |
| Гайка 1275.05.406 | 140 |
| Головка ч.1275.05.316 | 285 |
| Головка ч.1275.05.403 | 770 |
| Подпятник сферический ч.1275.04.705 | 640 |
| Втулка коническая ч.1275.03.301 | 580 |
| Футеровка ч.1275.07.428 СБ | 2 170 |
| Воротник ч.1275.05.303СБ | 283 |
| Футеровка ч.1239.07.25 СБ - 1 | 720 |
| КСД – 2200-Т, Гр | |

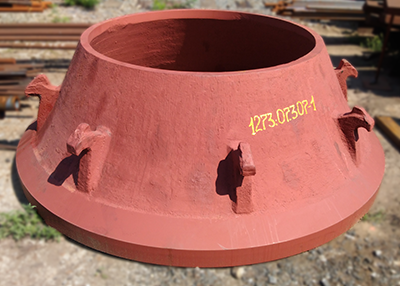

| Броня конуса неподвижная ч. 1273.07.305 | 2 800 |
| Броня конуса неподвижная ч. 1273.07.307 | 3 235 |
| Броня конуса неподвижная ч. 1272.07.313 | 2 750 |
| Броня конуса неподвижная ч. 1272.07.320 | 2 850 |
| Броня конуса подвижная ч. 1272.05.203 | 2 500 |
| Броня верхняя ч.1272.05.204 | 450 |
| Патрубок загрузочный ч.1272.12.308 | 513 |
| Плита распределительная ч.1273.05.02 | 450 |
| Плита распределительная ч.1272.05.303 | 360 |
| Головка ч.1273.05.01 | 490 |
| Подпятник сферический ч.1275.04.304 | 590 |
| Втулка коническая ч.1275.03.301 | 580 |
| Футеровка ч.1272.07.317 | 1 900 |
| ККД – 1200/150 | |
|
Броня первого пояса ч.1251.02.08-1 (1261.15.301) |
285 |
| Броня третьего пояса ч.1251.02.04 | 215 |
| Броня второго пояса ч.1251.02.05 | 280 |
| Броня второго пояса правая ч.1251.02.07 | 295 |
| Броня второго пояса левая ч.1251.02.06 | 295 |
| Броня первого пояса левая ч.1251.02.09-1 | 300 |
| Броня первого пояса правая ч.1251.02.10-1 | 300 |
| Клин первого пояса ч.1251.02.12-1 | 140 |
| Броня ребра нижняя ч.1251.03.04-4 | 900 |
| Броня ребра верхняя ч.1251.03.04-3 | 900 |
| Клин второго пояса ч.ТО.3220 | 125 |
| ККД – 500 | |
| Броня нижнего пояса 1259.02.04 | 110 |
| Броня верхнего пояса ч.1259.02.02 | 109 |
| Броня верхняя ч.1229.05.07 | 620 |
| Броня нижняя ч.1229.05.06 | 850 |
| КРД – 700/100 | |
| Бронь верхняя 1290.02.01СБ | 415 |
| Броня нижняя (1 пояс) ч.1290.02.02сб | 407 |
| Наименование | Масса, кг |
|
КИД – 600 |
|
|
Броня конуса подвижная ч.138ДР-А.03.013 (651.01.03.013) ОН.94102.И |
147 |
|
Броня конуса неподвижная ч. 03.014 (651.01.04.001) ОН.94103.И |
157 |
|
ККД – 1500/180 |
|
|
Броня I пояс ч.1242.19.01 сбА, ч.1255.15.301, ч.1289.02.03 |
280 |
|
Броня II пояса ч.1242.02.036А, ч.1255.02.303, ч.1289.02.0 |
280 |
| Броня III пояса ч.1255.02.304сб, ч.1289.02.05 | 320 |
| Броня IV пояс ч.1255.02.305сб, ч.1289.02.06 | 250 |
| Броня V пояс ч. 1255.02.306-2СБ | 240 |
| Броня левая ч.1255.01.333 (1255.01.36), | 580 |
| Броня ребра, привода, балки ч.1255.01.05-2 | 575 |
| Броня нижняя ч.1242.01.18 | 605 |
| Броня нижняя ч.1242.01.19 | 465 |
| Броня первого пояса ч.1255.02.341 | 250 |
|
Броня нижняя ч.1255.05.341 |
5 100 |
|
Броня средняя ч.1255.05.342 |
3 350 |
|
Броня верхняя ч.1255.05.343 |
2 450 |
| METSO MINERALS (NORDBERG) HP – 100 | |
| Конус неподвижный | 197 |
| Конус подвижный | 230 |
| METSO MINERALS (NORDBERG) HP – 200 | |
| Конус неподвижный ч.18687 | 595 |
| Конус подвижный ч.18688 | 480 |
| METSO MINERALS (NORDBERG) HP – 300 | |
| Конус неподвижный ч.55208267 | 1 050 |
| Конус подвижный ч.55308261 | 970 |
| METSO MINERALS (NORDBERG) HP – 4 | |
| Броня неподвижная ч.55209252 | 1 178 |
| Броня подвижная ч.55309257 | 1 090 |
| SANDVIK H 4800 | |
| Конус подвижный ч.442.7230-02 | 683 |
| Конус неподвижный ч.442.8418-02 | 860 |
| SANDVIK H 6800, CH660 | |
| Конус подвижный ч.442.8819-02 | 1 140 |
| Конус неподвижный ч.442.8817-02 | 1 220 |
| Конус подвижный ч.4429760-01 | 1 220 |
| Конус неподвижный ч.4429230-01 | 1 385 |
| SANDVIK SUPERIOR S – 4000 | |
|
Конус подвижный ч.452.0943-001 (442.8070-01) |
1 166 |
| Конус неподвижный ч.452.0273-901 | 852 |
| SANDVIK Hydrocone H4400 | |
| Конус неподвижный ч. 442.8419-001А | 874 |
| TELSMITH | |
| Конус неподвижный ч. TS.51.07.001 | 870 |
| Конус подвижный ч.TS.51.05.001 | 927 |
| THYSSENKRUPP KUBRIA G – 150 | |
| Вкладыш противоизносный 1123.00.00.015 | |
| Дробящее кольцо (4470042) 1123.00.00.017 | |
| Плита футеровочная 04350971 | |
| Плита траверсы 04470022 | |
|
Колпак противоизносный (04350973), В0000015996 |
|
| Клин щеки 04470023 | |
| Вкладыш эксцентриковый 04470090 | |
|
TEREX MVP – 450 |
|
| Конус неподвижный Fine 0540030018 | |
| Конус подвижный Fine 0540030021 | |
| Конус неподвижный Medium 0540030016 | |
| Конус подвижный Medium 0540030020 | |
|
Противовес линейный (0540030137) 1125.09.00.002 |
|
|
Противовес первый (0540030136) 1125.09.00.001 |
|
|
TEREX MVP – 550 |
|
| Конус подвижный Medium 0600030001 | |
| Конус неподвижный Medium 0600030004 | |
| Конус подвижный (Mantle) FINE 06000-300-06 | |
| Конус неподвижный (Liner) FINE 06000-300-02 | |
| TEREX MVP – 550X | |
| Противовес линейный (Т123210) 1122.00.00.014 | |
| Противовес первый (Т123211) 1122.00.00.015 | |
| TELSMITH SBS44 | |
| Конус подвижный Fine 1126.06.00.002 | |
| Конус неподвижный Fine 1126.06.00.001 | |
| Конус неподвижный Medium 1126.08.00.001 | |
| Клин крепления брони 1126.06.00.003 | |
| HKB – 1050 | |
| Конус неподвижный 04207855 | |
| Конус подвижный 04207808 | |
|
RC –54 |
|
|
Конус неподвижный Coarse ( 02-540-023-0003) (1124.00.00.006) |
|
| Конус подвижный Coarse 02-540-022-0003 | |
|
|
|
|
Если у вас возникли вопросы или вы хотите узнать цены, обращайтесь в отдел сбыта по телефону:
Беньковский Денис Сергеевич
Моб.тел.: +7 988 9496584
или на email : benkovskiy.ds@gidroprivod.ru
Наши профессиональные сотрудники предоставят Вам дополнительную информацию и помогут оформить заявку.
