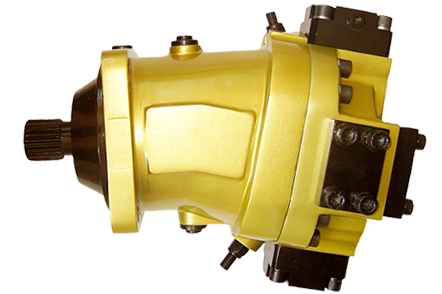

Регулируемый аксиально-поршневой насос-мотор МГ1Д 112/32М
Насос – моторы аксиально-поршневые регулируемые типа МГ1Д112/32М с регулятором давления используются в объемных гидроприводах машин и агрегатов в режимах регулируемого насоса или гидромотора.
Насос предназначен для преобразования механической энергии вращения приводного вала в энергию переменного по величине потока рабочей жидкости (в закрытой схеме).
Гидромотор предназначен для привода исполнительных механизмов, требующих бесступенчатого регулирования частоты вращения при поддержании постоянного давления в гидросистеме.
Начало регулирования рабочего объёма – от минимального.
Рекомендуемые марки масел: ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01, ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008.
| Наименование параметра | Величина | |
| Насос | Мотор | |
| Рабочий объем |
|
|
| номинальный (Vnom.), см3 | 112 | 112 |
| минимальный (Vmin), см3 | 32 | 32 |
| Частота вращения, с-1 (об/мин) |
|
|
| номинальная (при Vnom) | 25 (1500) | 25 (1500) |
| максимальная (при Vnom) | 33,3(2000) | 50 (3000) |
| максимальная (при Vmin) | - | 66,7 (4000) |
| минимальная (при Vnom) | 3,3(200) | 0,8 (50) |
| Номинальная подача, л/мин, не менее | 159,6-4,8 |
|
| Номинальный расход, л/мин, не более |
|
182,6 |
| Давление на выходе, МПа (кгс/см2) |
|
|
| номинальное | 32 (320) |
|
| максимальное | 40 (400) | 20 (200) |
| Давление на входе номинальное, МПа (кгс/см2) |
|
32 (320) |
| максимальное, МПа (кгс/см2) | 1,6 (16) | 40 (400) |
| Номинальный перепад давлений, МПа (кгс/см2) | - | 32 (320) |
| Давление начала регулирования, МПА (кгс/см2) | 3,5(35) | 3,5(35) |
| Максимальное давление дренажа, МПа | 0,2 | 0,2 |
| Крутящий момент, Нм | - | 524-16 |
| Номинальная мощность, к Вт |
|
|
| потребляемая, не более | 97,6+2,9 |
|
| эффективная, не менее |
|
80,7-2,4 |
| Коэффициент подачи, % | 95 |
|
| Гидромеханический КПД, %, не менее |
|
92 |
| КПД, %, не менее | 90 | 90 |
| Масса (без рабочей жидкости), кг | 50 | 50 |
