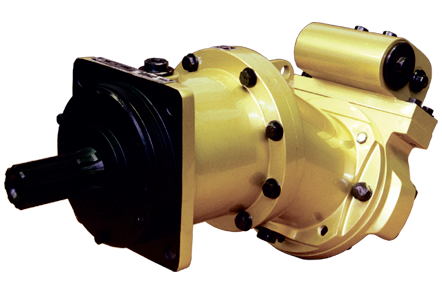

Нерегулируемый аксиально-поршневой насос-мотор МН 250/160
Насос – моторы аксиально-поршневые нерегулируемые с наклонным блоком типа МН250/160 используются в объемных гидроприводах машин и агрегатов в режимах нерегулируемого насоса или гидромотора.
Насос предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.
Гидромотор преобразует гидравлическую энергию потока рабочей жидкости в механическую энергию вращения выходного вала.
Насос-мотор изготавливается как с клапанной коробкой, так и без нее. Клапанная коробка устанавливается на заднюю крышку насос-мотора и предназначена для защиты от перегрузок гидравлической системы, в которую включен насос-мотор. Рекомендуемые марки масел: ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01, ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008.
| Наименование параметра | Величина | |
| насос | мотор | |
| Рабочий объем, см3 |
|
|
| номинальный |
250±7,5 |
250±7,5 |
| Частота вращения, с-1 (об/мин): |
|
|
| номинальная | 16,7(1000) | 16,7(1000) |
| максимальная | 25*1(1500) | 25(1500) |
| минимальная | 3,3(200) | 0,083(5*2) |
| Подача номинальная, л/мин | 240-7,2 |
|
| Расход, л/мин, номинальный |
|
260,4±7,8 |
| Давление на выходе, МПа (кгс/см2) |
|
|
| номинальное | 16 (160) |
|
| максимальное | 20 (200)*3 | 1,25 (12,5) |
| Давление на входе, МПа (кгс/см2) |
|
|
| номинальное |
|
16 (160) |
| максимальное | 1,25 (12,5) | 20 (200)*3 |
| минимальное | 0,005 (0,05) |
|
| Минимальный перепад давлений, МПа (кгс/см2) |
|
16 (160) |
| Максимальное давление дренажа, МПа (кгс/см2) | 0,05 (0,5) | 0,05 (0,5) |
| Коэффициент подачи, % не менее | 96 |
|
| Гидромеханический КПД, % не менее |
|
93 |
| КПД, % не менее | 90 | 90 |
| Масса (без рабочей жидкости), кг |
|
|
| с клапанной коробкой |
|
87 |
| без клапанной коробки | 80 |
|
| Номинальная мощность, кВт, |
|
|
| потребляемая | 69±2,1 |
|
| эффективная |
|
62-2,8 |
| Крутящий момент, Н·м, |
|
|
| номинальный |
|
592±17,8 |
