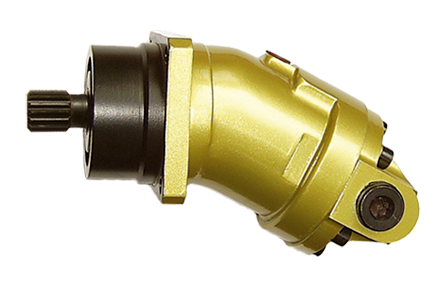

Нерегулируемый аксиально-поршневой насос-мотор МГ 2.28/32
Насос – моторы аксиально-поршневые нерегулируемые с наклонным блоком типа МГ2.28/32 используются в объемных гидроприводах машин и агрегатов в режимах нерегулируемого насоса или гидромотора.
Насос предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.
Гидромотор преобразует гидравлическую энергию потока рабочей жидкости в механическую энергию вращения выходного вала.
Насос-моторы изготавливаются со шлицевым или шпоночным выходными концами вала и различными вариантами исполнения заднего корпуса.
Исполнение с реверсом по направлению вращения вала применимо к гидромоторам, а исполнения правого (левого) вращения – к насосам.
Рекомендуемые марки масел: ИГП-18, ИГП-30 ТУ 30.101413, ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, МГЕ-10А(ОСТ 38.01281), ТНК Гидравлик HLP32,46,68 ТУ38.301-41-180-01.
| Наименование параметра | Величина | |
| насос | мотор | |
| Рабочий объем, см3 |
28±0,8 |
28±0,8 |
| Частота вращения, с-1 (об/мин) |
|
|
| номинальная | 32(1920) | 32(1920) |
| максимальная | 50(3000) | 80(4800) |
| при минимальном давлении на входе 0,2МПа (2кгс/см2), не менее | 80(4800) | 80(4800) |
| минимальная | 6,6(400) | 0,41(25) |
| Подача, л/мин, номинальная, не менее | 51-1,5 |
|
| Расход, л/мин, номинальный, не более |
|
56,6+1,5 |
| Давление на выходе, МПа (кгс/см2) |
|
|
| номинальное | 20(200) |
|
| максимальное | 32(320) | 20 (200) |
| Давление на входе, МПа (кгс/см2) |
|
|
| номинальное |
|
20 (200) |
| максимальное | 1,6 (16) | 32 (320) |
| минимальное для закрытых схем | 0,4 (4) |
|
| минимальное (абсолютное) для открытых схем | 0,08 (0,8) |
|
| Перепад давлений, МПа (кгс/см2) |
|
|
| номинальный |
|
20(200) |
| Давление дренажа, МПа (кгс/см2), |
|
|
| максимальное | 0,2(2) | 0,2(2) |
| Коэффициент подачи, % | 95 |
|
| Гидромеханический КПД, % |
|
96 |
| КПД, % | 91 | 91 |
| Масса (без рабочей жидкости), кг | 12 | 12 |
| Номинальная мощность, кВт |
|
|
| потребляемая, не более | 19,5+1,2 |
|
| эффективная, не менее |
|
16,8-1,2 |
| Крутящий момент, Н . м, |
|
|
| номинальный, не менее |
|
83-4 |
