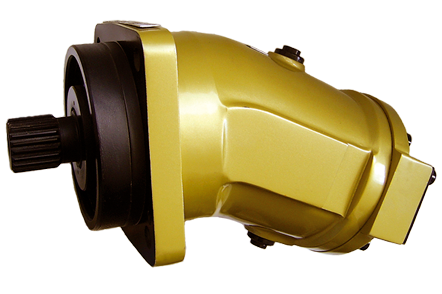

Нерегулируемый аксиально-поршневой насос-мотор МГ 250/32
Насос – моторы аксиально-поршневые нерегулируемые с наклонным блоком типа МГ250/32 используются в объемных гидроприводах машин и агрегатов в режимах нерегулируемого насоса или гидромотора.
Насос предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.
Гидромотор преобразует гидравлическую энергию потока рабочей жидкости в механическую энергию вращения выходного вала.
Насос-моторы изготавливаются со шлицевым или шпоночным выходными концами вала и различными вариантами исполнения заднего корпуса.
Исполнение с реверсом по направлению вращения вала применимо к гидромоторам, а исполнения правого (левого) вращения – к насосам.
Рекомендуемые марки масел: ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01, ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008.
Наименование параметра | Величина | |
Насос | Мотор | |
Рабочий объем, см³ | 250 | 250 |
Частота вращения, с-1 (об/мин) |
|
|
номинальная | 25 (1500) | 25 (1500) |
максимальная | 30 (1800) | 35 (2100) |
Подача, л/мин |
|
|
номинальная, не менее | 356 |
|
максимальная | 425 |
|
Номинальный расход, л/мин, не более |
|
395 |
Давление на выходе, МПа (кгс/см²) |
|
|
номинальное | 20 (200) |
|
максимальное | 35 (350) | 20 (200) |
Давление на входе номинальное, МПа (кгс/см²) |
|
20 (200) |
максимальное, МПа (кгс/см2) | 1,6 (16) | 35 (350) |
Номинальный перепад давлений, МПа (кгс/см²) | - | 20 (200) |
Максимальное давление дренажа, МПа(кгс/см²) | 0,2(2) | 0,2(2) |
Номинальный крутящий момент, Н·м |
- | 1150 |
Номинальная мощность, кВт |
|
|
потребляемая | 135 |
|
эффективная, не менее |
|
122 |
Коэффициент подачи, % | 95 |
|
Гидромеханический КПД, %, не менее |
|
96 |
КПД, %, не менее | 91 | 91 |
Масса (без рабочей жидкости), кг | 70 | 70 |
