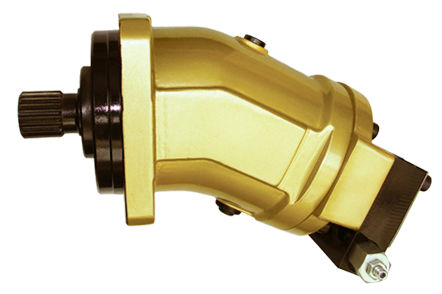

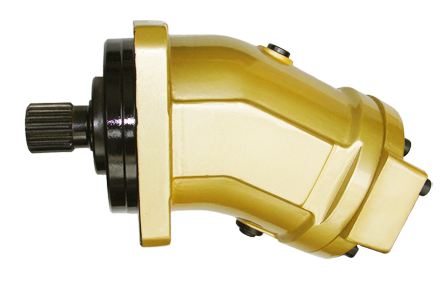

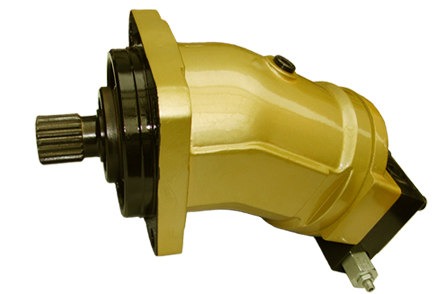

Нерегулируемый аксиально-поршневой насос-мотор МГ 112/32М
Насос – моторы аксиально-поршневые нерегулируемые с наклонным блоком типа МГ112/32М используются в объемных гидроприводах машин и агрегатов в режимах нерегулируемого насоса или гидромотора.
Насос предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.
Гидромотор преобразует гидравлическую энергию потока рабочей жидкости в механическую энергию вращения выходного вала.
Насос-моторы изготавливаются со шлицевым или шпоночным выходными концами вала и различными вариантами исполнения заднего корпуса.
Исполнение с реверсом по направлению вращения вала применимо к гидромоторам, а исполнения правого (левого) вращения – к насосам.
Рекомендуемые марки масел: ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01, ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008.
| Наименование параметра | Величина | |
| насос | мотор | |
| Рабочий объем, см3 |
112±3,4 |
112±3,4 |
| Частота вращения ,с-1 (об/мин) |
|
|
| номинальная | 25(1500) | 33,3(2000) |
| максимальная | 33,3(2000) | 58,3(3500) |
| минимальная | 3,3(200) | 0,16(10) |
| Подача, л/мин, номинальная, не менее | 159,6-4,8 |
|
| Расход, л/мин, номинальный, не более |
|
235,8+7 |
| Давление на выходе, МПа (кгс/см2) |
|
|
| номинальное | 32 (320) |
|
| максимальное | 40(400) | 20 (200) |
| Давление на входе, МПа (кгс/см2) |
|
|
| номинальное |
|
32 (320) |
| максимальное | 1,6 (16) | 40 (400) |
| минимальное для закрытых схем | 0,4 (4) |
|
| минимальное (абсолютное) для открытых схем | 0,08 (0,8) |
|
| Номинальный перепад давлений, МПа |
|
32 |
| Давление дренажа, МПа (кгс/см2) |
|
|
| максимальное | 0,2(2) | 0,2(2) |
| Коэффициент подачи, % | 95 |
|
| Гидромеханический КПД, % |
|
92 |
| КПД, % | 90 | 90 |
| Масса (без рабочей жидкости), кг | 36 | 36 |
| Номинальная мощность, кВт |
|
|
| потребляемая, не более | 97,6+2,9 |
|
| эффективная, не менее |
|
107,5-3,2 |
| Крутящий момент, Н . м, |
|
|
| номинальный, не менее |
|
524-16 |
