Регулируемый аксиально-поршневой насос
НА...74М 90/32Ш и НА...74М 224/32Ш

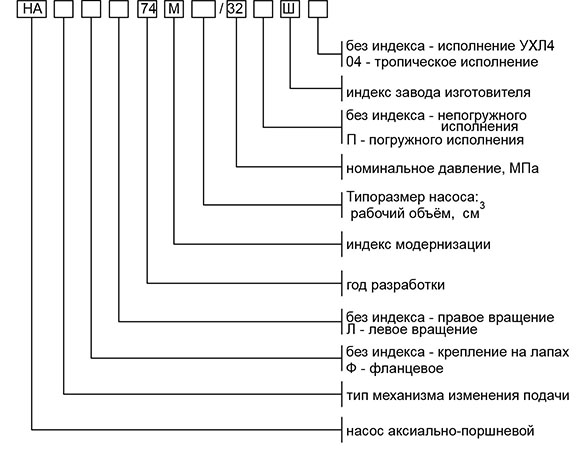

Структурная схема обозначения:


Технические параметры:



Наименование параметров

Величины параметров

для типоразмеров

90

224

1. Номинальный рабочий объем насоса, см3

 а) аксиально-поршневого

 б) шестеренного



90

28



224

28

2. Частота вращения, с-1

  -   номинальная

  -   максимальная

  -   минимальная



25

25

8,3



16,6

25

8,3

3. Подача поршневого насоса, л/мин

        - номинальная



122



200

4. Давление на выходе из насоса, МПа

        - номинальное

  а) аксиально-поршневого

  б) шестеренного

        - максимальное

  а) аксиально-поршневого

  б) шестеренного





32

2,5



40

3





32

2,5



40

3

5. Давление на входе в насос, МПа

        - максимальное

        - минимальное



+0,05

-0,02



+0,05

-0,02

6. Коэффициент подачи поршневого

 насоса, не менее



0,94



0,94

7. КПД насоса, не менее

0,89

0,89

8. Масса насоса, кг, не более

НАР

НАМ



182

189



342

356

9. Мощность насоса, кВт

73

118,5

10. Рабочий диапазон регулирования

0,1 … 1,0

0,1 … 1,0

11. Холодоустойчивость насосов при

транспортировании, °С

-50

12. Виброустойчивость

III степень жёсткости

13. Вибропрочность

III степень жёсткости

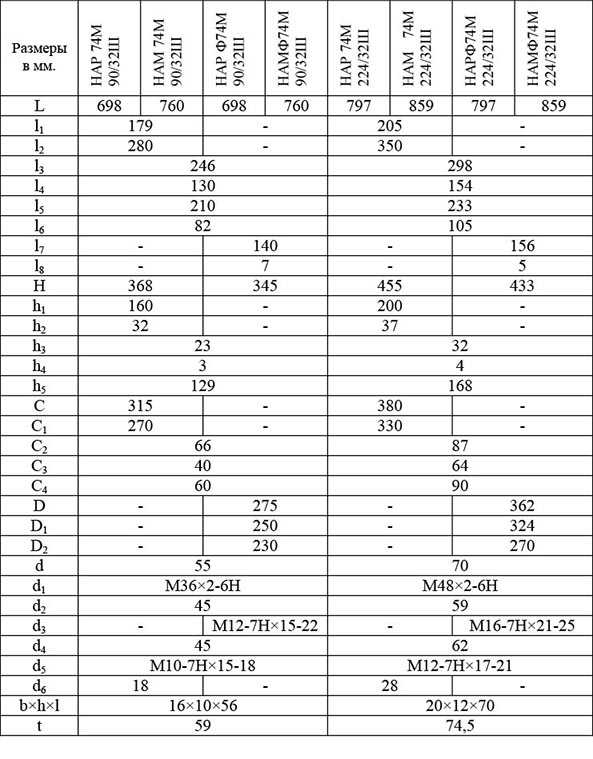

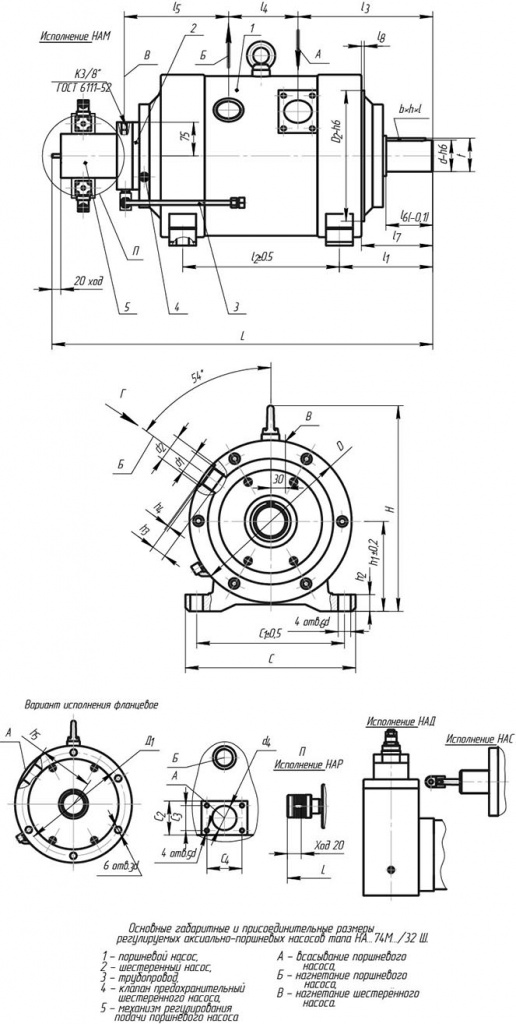

Габаритно-присоединительные размеры:
