Нерегулируемый аксиально-поршневой насос-мотор
МГ 2.28/32

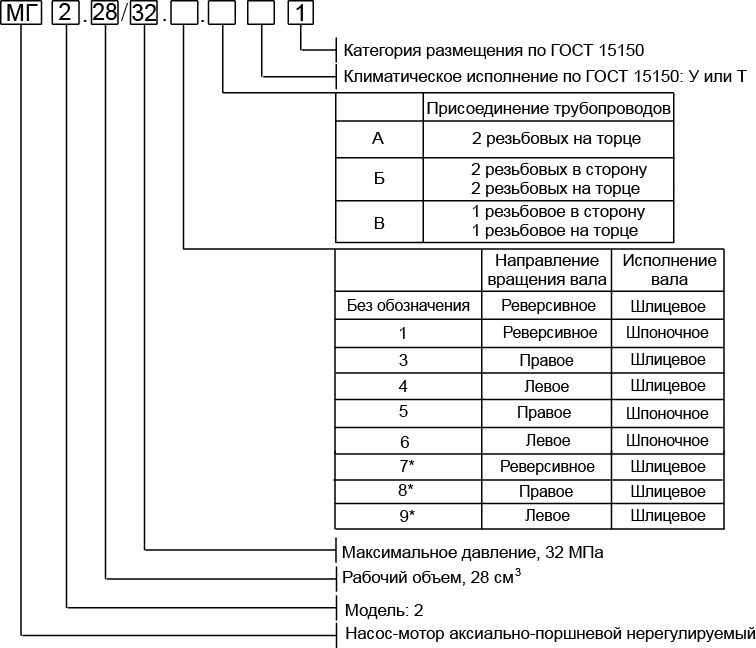

Структурная схема обозначения:



Tехнические параметры:

Наименование параметра

Величина

насос

мотор

Рабочий объем, см 3

28  0,8

28  0,8

Частота вращения, с -1 (об/мин)



номинальная

32(1920)

32(1920)

максимальная

50(3000)

80(4800)

при минимальном давлении на входе 0,2МПа (2кгс/см 2 ), не менее

80(4800)

80(4800)

минимальная

6,6(400)

0,41(25)

Подача, л/мин, номинальная, не менее

51 -1,5


Расход, л/мин, номинальный, не более


56,6 +1,5

Давление на выходе, МПа (кгс/см 2 )



номинальное

20(200)


максимальное

32(320)

20 (200)

Давление на входе, МПа (кгс/см 2 )



номинальное


20 (200)

максимальное

1,6 (16)

32 (320)

минимальное для закрытых схем

0,4 (4)


минимальное (абсолютное) для открытых схем

0,08 (0,8)


Перепад давлений, МПа (кгс/см 2 )



номинальный


20(200)

Давление дренажа, МПа (кгс/см 2 ),



максимальное

0,2(2)

0,2(2)

Коэффициент подачи, %

95


Гидромеханический КПД, %


96

КПД, %

91

91

Масса (без рабочей жидкости), кг

12

12

Номинальная мощность, кВт



потребляемая, не более

19,5 +1,2


эффективная, не менее


16,8 -1,2

Крутящий момент, Н . м,



номинальный, не менее


83 -4

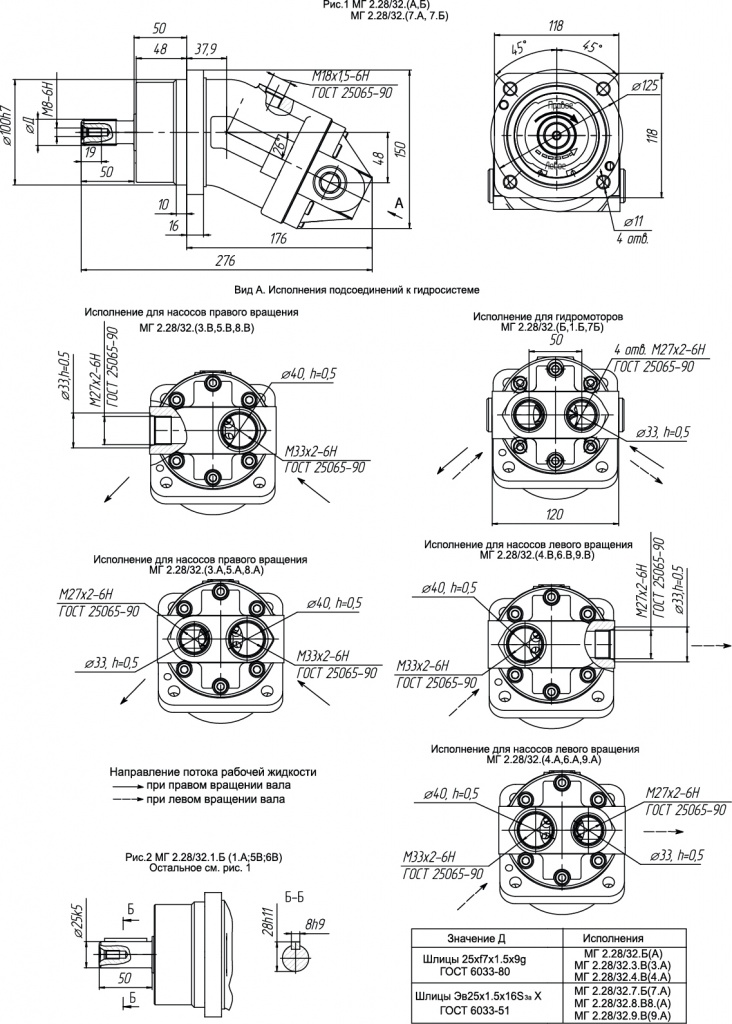

Габаритно-присоединительные размеры:
