Нерегулируемый аксиально-поршневой насос МН 56/32.3Д

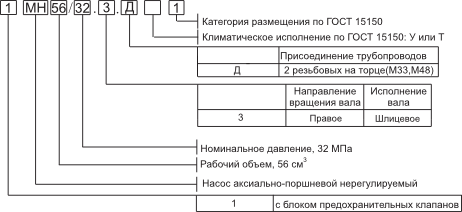

Структурная схема обозначения:


Технические параметры:

Наименование параметра Величина
насос
Рабочий объем, см3
номинальный
561,5
Частота вращения, с-1 (об/мин):
номинальная
25(1500)
максимальная
33,3(2000)
минимальная
3,3(200)
Подача, л/мин
номинальная, не менее 80-2
Давление на выходе, МПа, (кгс/см2 )
номинальное
32 (320)
максимальное
40 (400)
Давление на входе, МПа, (кгс/см2 )
максимальное 1,6 (16)
минимальное для закрытых схем
0,4 (4)
минимальное (абсолютное)

для открытых схем
0,08 (0,8)
Давление дренажа, МПа (кгс/см2 )
максимальное
0,2 (2)
Коэффициент подачи, % 95
КПД, % 90
Масса (без рабочей жидкости), кг 20
Номинальная мощность, кВт,
потребляемая, не более
48,8+1,2

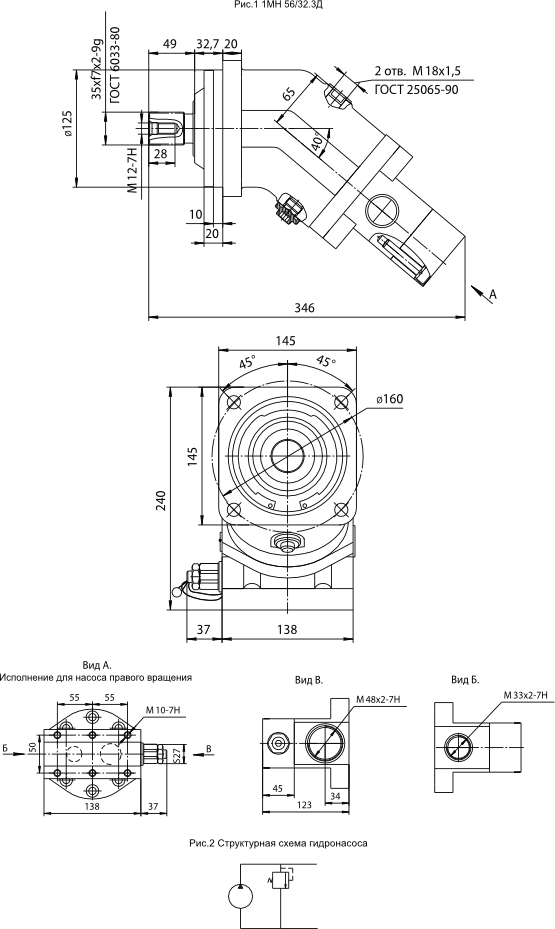

Габаритно-присоединительные размеры:



Скачать PDF (473 Кб)
